El conector CS es una evolución en conectividad óptica donde los conectores CS presentan una reducción de tamaño del 40 % en comparación con los conectores dúplex LC al mismo tiempo que ofrecen un mayor rendimiento.

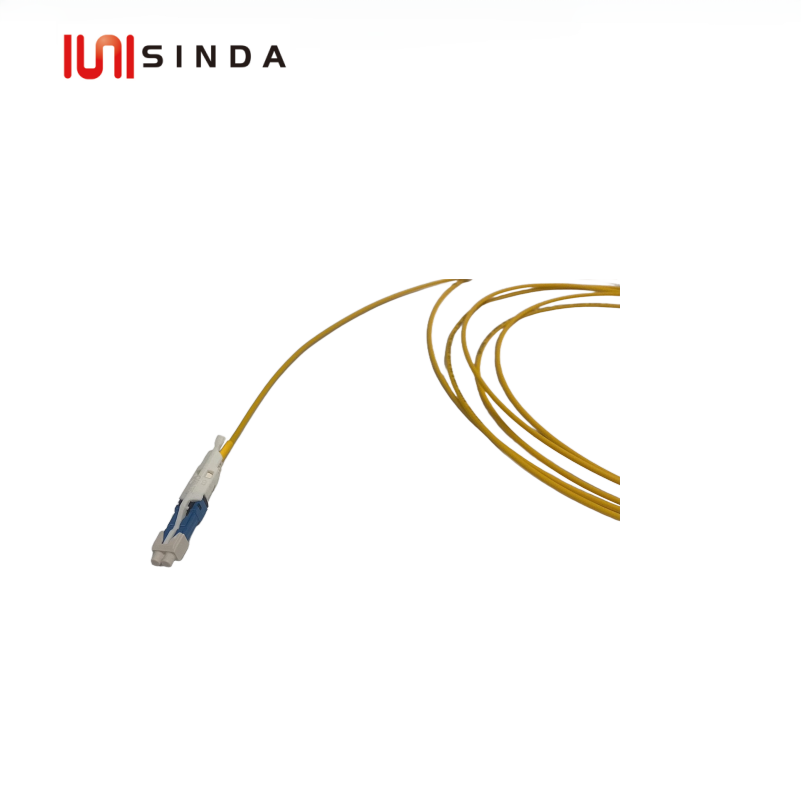

El conector CS representa una evolución en la conectividad óptica. Los conectores CS presentan una reducción de tamaño del 40 % en comparación con los conectores LC dúplex, a la vez que ofrecen un mayor rendimiento. Los conectores cuentan con dos férulas cilíndricas de 1,25 mm con resorte, similares a las de los conectores LC, dentro de una misma carcasa. Sin embargo, las dos férulas del conector CS tienen una separación de 3,8 mm (las férulas LC dúplex estándar tienen una separación de 6,25 mm), que es la separación mínima posible para cumplir con los requisitos ópticos TOSA y ROSA. La distancia entre los bordes de los conectores CS es de 7,85 mm, mientras que la de los conectores LC dúplex estándar es de 13 mm. Los conectores CS están estandarizados por el Consorcio CS.
Futuros:
Los cables de conexión Senko con conector CS cuentan con certificación CE/RoHS y cumplen con las normas de seguridad del producto. El cable CS a LC cumple totalmente con las siguientes normas de producto: Telcordia GR 326 CORE, IEC 613003-35-2015, IEC 61755-3-31 2015, y las siguientes normas de fibra y cable: ISO/IEC 11801-1:2017, IEC60793-2-50, requisitos de rendimiento de transmisión de fibra óptica monomodo y requisitos de pérdida por flexión de fibra óptica monomodo, así como con las siguientes normas de cableado para centros de datos: ISO/IEC 11801-5, GB 50174, ISO/IEC 24764. IEC 61034, baja emisión de humos y sin halógenos (LSZH), de conformidad con las normas IEC 60332-1 e IEC60332-3C, rendimiento ignífugo. Norma de cable óptico para interiores según lo define Telcordia GR 409 Core Issue 2, YD/T 128.3 2009.
Presupuesto:

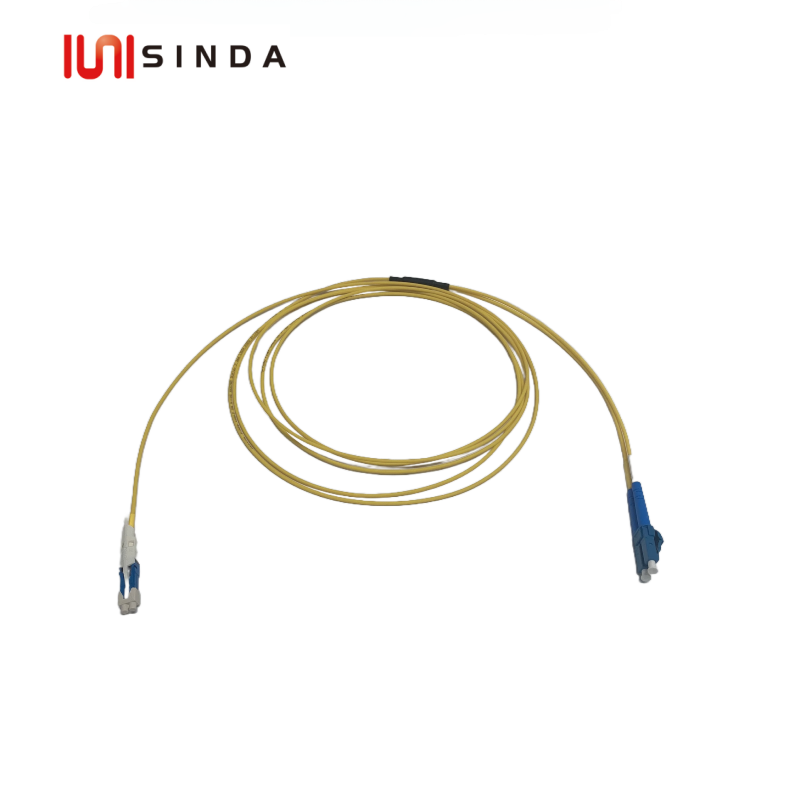

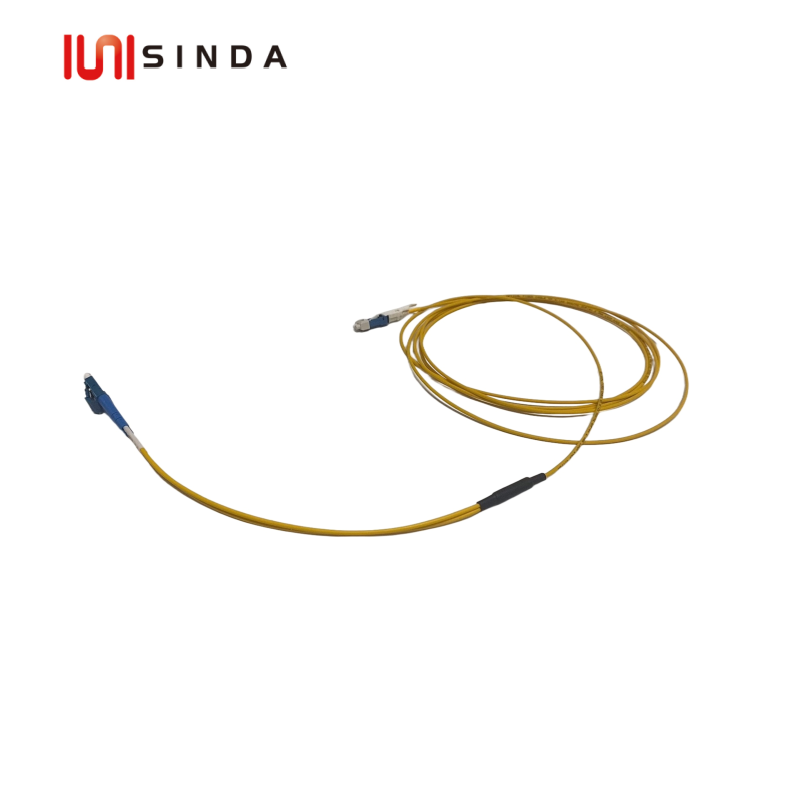

| Conector A: | CS Masculino |
| Conector B: | LC dúplex macho |
| Polaridad: | A a B |
| Tipo de fibra: | Fibra monomodo (SMF) OS2 9/125 um |
| Recuento de fibra: | 2 núcleos (dúplex) |
| Tipo polaco: | UPC a UPC |
| Diámetro de la chaqueta: | 2,0 milímetros |
| Tipo de chaqueta: | LSZH |
| Longitud de onda: | 1310/1610 nm |
| Pérdida de inserción del cable (IL): | < 0,30 dB/km |
| Pérdida de inserción CS: | < 0,3 dB |
| Pérdida de retorno CS:: | > 50 dB |
| Temperatura de almacenamiento: | -40 °C a +85 °C |
| Temperatura de funcionamiento: | -20 °C a +60 °C |
| Humedad de funcionamiento: | <85 % de humedad relativa |
| Humedad de almacenamiento: | <95 % de humedad relativa |
| Color: | Amarillo |
| Longitud: | 1m, 2m, 3m, 4m, 5m, 6m, 7m, 8m, 9m, 10m |
